[大理石機械構件]設計大理石機械構件圖紙需要注意什么問題？

設計大理石機械構件圖紙需要注意什么問題？

大理石機械構件是大理石基座，是根據用戶提供的圖紙加工成型的大理石平臺。這種畫是用戶自己設計的。



基于大理石平臺的深加工，如沖孔、鑲鋼套、開V型槽、T型槽等，平面精度、垂直精度、嚴格平行度均為大理石構件。大理是構件的加工過程比普通大理巖平臺的加工過程復雜，精度要求也高。



本實用新型以大理石機械元件為元件的精密測量?jì)x，在運行測量中能平穩移動，無卡滯現象。工作面測量準確，一般劃痕不影響測量精度。缺點是，如果重力擊中，它會(huì )被打破，但只有一小塊不會(huì )影響原來的精度。鑄鐵的沖擊不會(huì )破碎，但變形會(huì )影響精度，因此需要對整個設備進行拆卸和更換?；◢弾r機械構件工作面在使用過程中易于維護保養，材料穩定，能保證長期變形。作為一個有著幾十年經驗的大理石構件制造商，我們將簡要介紹花崗巖機械構件設計時的注意事項。

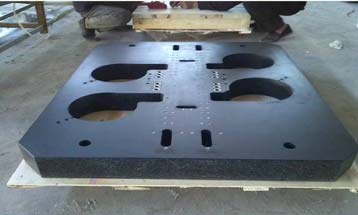

大理石構件



1。承載能力和荷載特性。根據大理巖的物理特性設計大理巖構件的尺寸是必要的。大理巖的抗壓強度為245-254n/m2。

如果用直軌設計花崗巖構件的圖紙，是否需要在直軌上安裝螺釘，是否可以用凹槽等其他螺釘代替？





大理石構件開槽

2。表面粗糙度和平整度。平面精度為00或大于000。這些都需要在圖紙上注明，便于大理石平臺廠家根據需要選擇大理石原材料。

3?；◢弾r的側面是否可見。有氣浮面嗎？

4。使用環境溫度變化、濕度、振動、灰塵等。

大理石構件沖孔

5。嵌件尺寸、孔的位置精度和嵌件的傳動扭矩。

以上是富瑞聯華多年生產大理石構件的經驗介紹。實際上，大理石機械構件的圖紙是用戶根據自己的設備使用和使用要求自行設計的。
